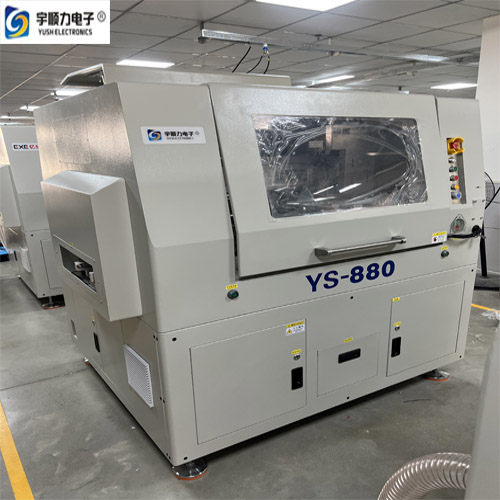

在線式銑刀分板機

一、技術規格

1.分板工作范圍: 300mmx350mm

2.xyz驅動方式: ac伺服馬達

3.運動軸數：7軸

4.程序教導方式：彩色ccd影像直覺式教導輸入

5.操作界面：win7視窗操作界面

6.上吸塵功率: 2hp，下集塵機功率：3hp（選項5hp）

7.切割主軸sycotec（德國）: max80000rpm（自動換刀）

8.x-y ac servo 速度：0-1000mm/sec

9.z ac servo 速度：0-800mm/sec

10.x-y 重復精度：±0.02mm

11.切割精度：±0.08mm

12.ccd相機校準精度：±0.01mm

13.分板應力數值：300uε以下

14.刀具直徑：0.8-2.3mm

15.pcb板切割厚度：0.2mm-6.0mm

16.主機及集塵機電壓: 220v 1φ及3φ

17.電源消耗: 3.5kva

18.靜電消除槍

19.視覺系統：高分辨率數碼攝像頭

20.驅動馬達：交流無刷伺服馬達

21.機械取放臂：防靜電真空吸嘴

22.入料方式：軌道輸送

23.出料方式：皮帶輸送or載具輸出or軌道輸送

24.移載方式：真空吸嘴吸附移載

25.流向：左→右

26.程序備份：usb界面

27.控制方式：專用控制器

28.集塵柜尺寸：640mm×785mm×1760mm(d×w×h)

29.機器尺寸： 2014mm×1230mm×1650mm(d×w×h)

30.主機+集塵機重量：1000 kg

分板機歡迎客戶持樣前來或寄樣來試機評估！

分板機老品牌，首推宇順力蘇州宇順力分板機蘇州市宇順力昆山東莞市長安宇順力自動化設備有限公司專業開發銑刀式分板機，PCBa Router，LED分板機,燈條分板機,沖床分板機,FPC沖床分板機,PCB分板機,PCB電路板分板機,曲線分板機,氣動分板機,線路板分板機,PCB切板機,PCB鑼板機,鋁基板分板機,走刀式分板機,自動分板機,曲線分板機等。設備主要應用于:手機平板等通信數碼電子,家用電器,LED照明,安防電子等相關電子行業的各種軟硬PCB板,FR4/FR6 PCB,軟FPC,LED燈條,LED燈帶,鋁基板,銅基板沖壓裂片機等。

蘇州市宇順力電子有限公司 華南地址：（總部）

地址：廣東省東莞市涌頭村山泉路十號

電話/TEl：0769-88087410

劉小姐咨詢電話： 13862072520

華東地址：地址：江蘇省蘇州市昆山市金陽東路1068號（國瑞產業園）

電話/TEl：0512-62751429

曹先生咨詢電話：13450659407

郵箱/Mail：seles@hk-yush.com

經營范圍：激光基板分板機，全自動銑刀分板機，在線PCB Router機，PCB,FPC,基板，銅基板鋁基板切割分板分切模具、沖壓分板機裂片機，punching機非標自動化定制全自動MCPCB分板機#字型自動分板機 FPC激光分板設備燈條分板器FPC分板機PCB板分板機V cut 開料機沖床分板機 ，基板脈沖焊接機,基板排線焊接機,基板光器件模塊熱壓機

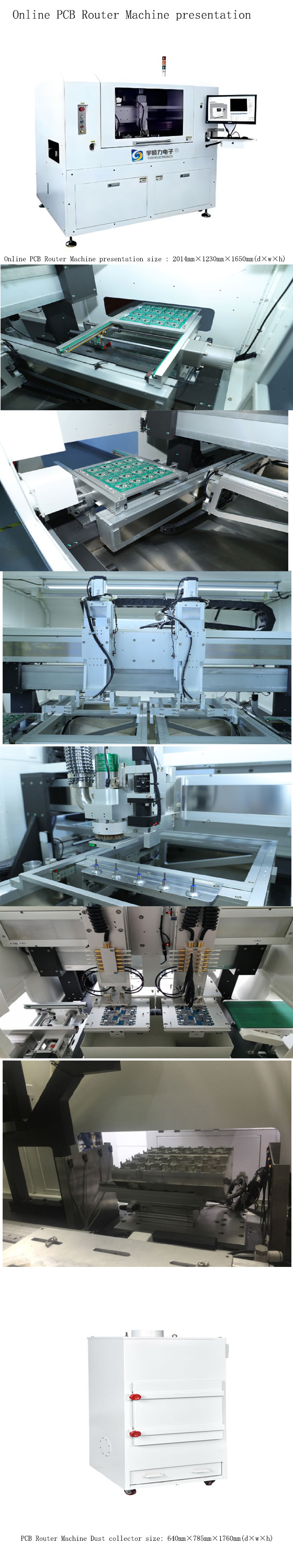

（一）：夾爪式取板結構

1.將產品分板治具夾取放置到加工平臺分板，加工完成后再次把分板治具夾取放置軌道流入下部工序。

（二）：專用產品分板治具進入軌道方式

（三）：專用產品分板治具軌道式出料

1.在線式自動分板機產品切割完成后取料夾爪把整個產品治具夾取放置出料軌道輸送下一步生產工序。

（四）自換刀方式

1.采用自動換刀德國進口主軸.節省時間，實現自動化，降低人為因素，精度高、穩定性強

2.內置五組銑刀刀庫，方便自動更換銑刀、滿足分板加工需求。

（五）：真空吸盤取板方式結構

1.取放裝置：自動上下料（模組化真空吸爪、真空裝置、可獨立控制）

2.傳送結構：X2軸移動Z2、Z3軸吸取、AC伺服馬達控制。

3.取板速度：0-1000mm/sec（可設置）

（六）：專用產品治具托盤出料方式

1.真空吸盤取料軸把切割好的產品一次性真空吸取放置專用產品治具輸送下一步生產工序。
